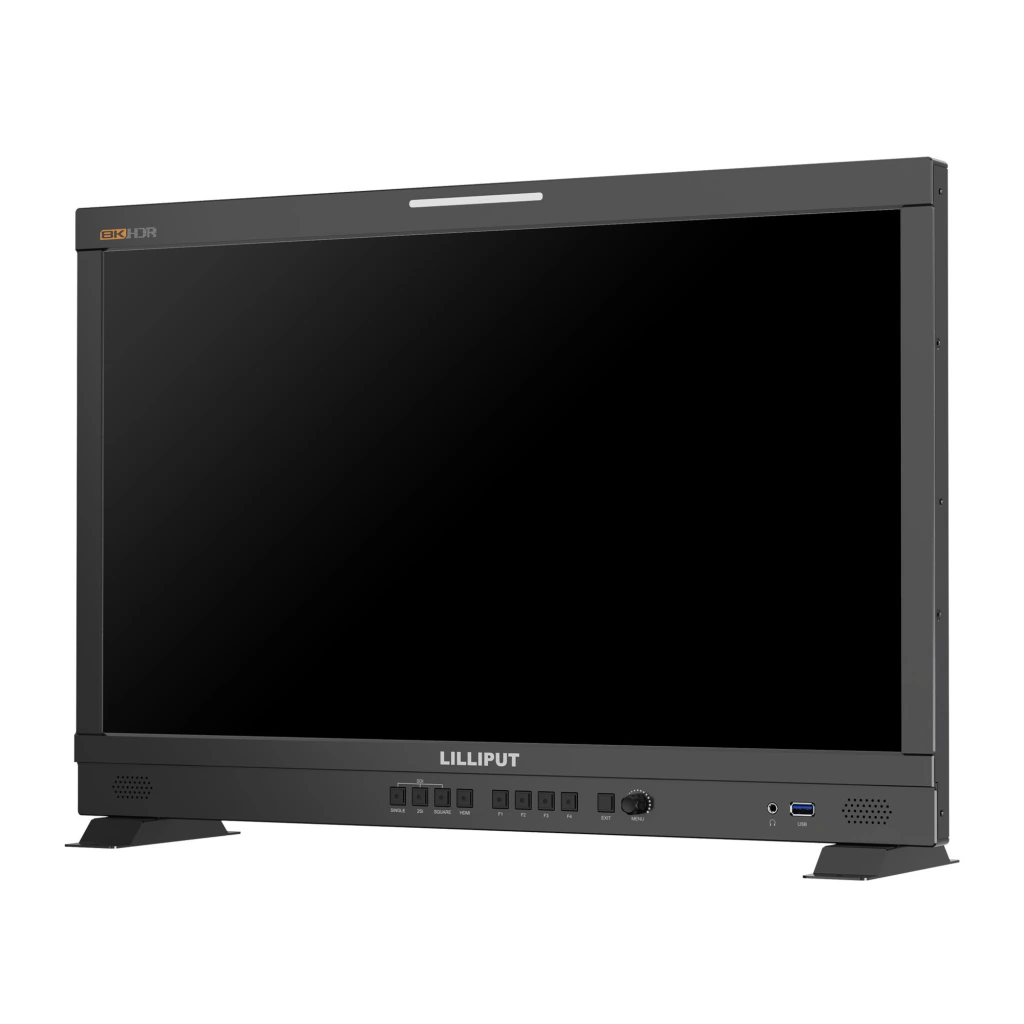

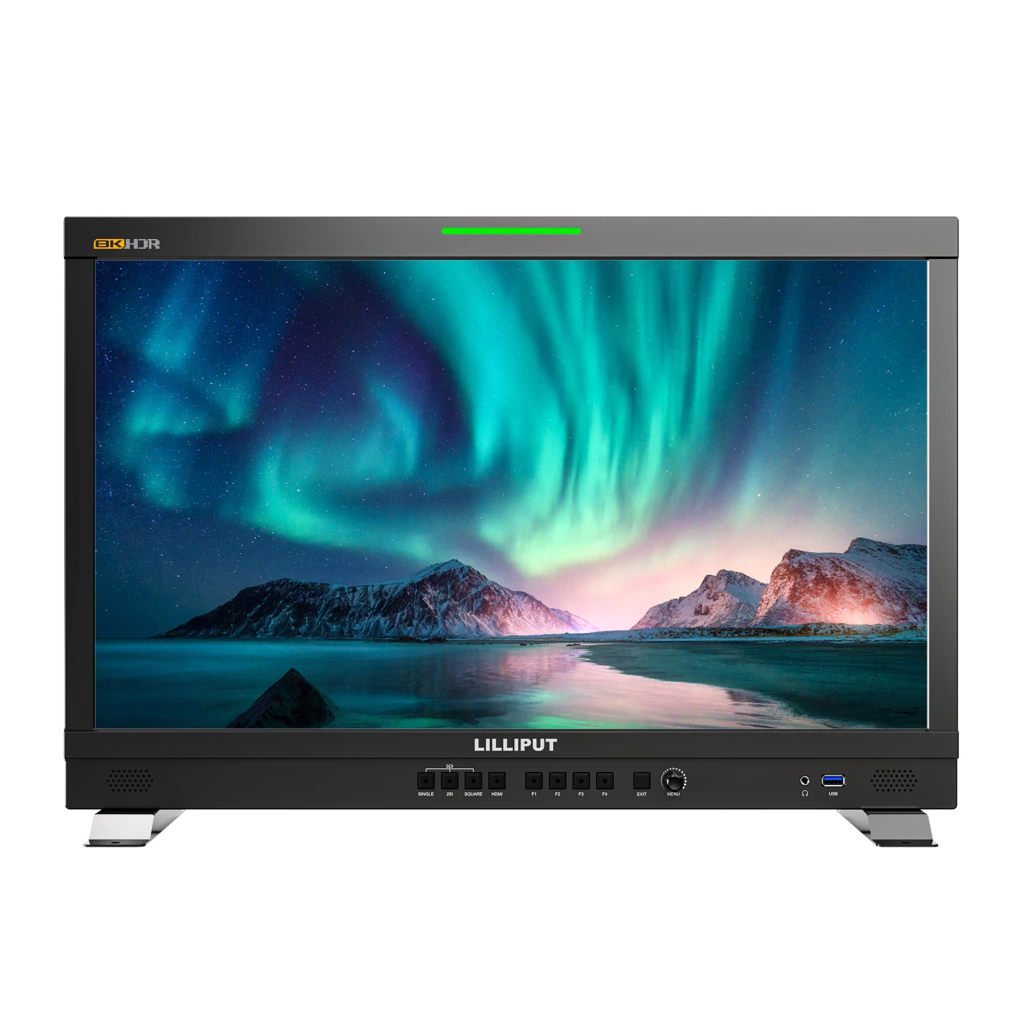

El LILLIPUT Q23-8K es un monitor profesional de producción y broadcast de 23,8 pulgadas con panel 4K UHD de 3840 x 2160. Está pensado para producción audiovisual, estudios de televisión, cine, monitoreo multicámara y postproducción.
Cuenta con cuatro entradas 12G-SDI y cuatro salidas loop 12G-SDI, además de HDMI 2.0 y una interfaz 12G SFP+. Admite señales de hasta 8K60 mediante Quad-Link 12G-SDI, aunque la resolución física de su pantalla es 4K UHD.
Integra herramientas profesionales de monitoreo como waveform, vectorscope, false color, peaking, histograma, 3D LUT, HDR y multiview de cuatro cuadrantes, además de control remoto mediante LAN o RS422.
Características destacadas
- Panel profesional de 23,8 pulgadas.
- Resolución física 3840 x 2160 4K UHD.
- Compatibilidad con señales de hasta 8K60 mediante Quad-Link 12G-SDI.
- 4 entradas 12G-SDI.
- 4 salidas loop 12G-SDI.
- Entrada y salida HDMI 2.0.
- Interfaz 12G SFP+.
- HDR ST2084 y HLG.
- Compatibilidad con 3D LUT en formato .cube.
- Compatibilidad con SLog2, SLog3, CLog, NLog, ArriLog y JLog.
- Multiview de cuatro cuadrantes.
- Waveform, vectorscope, false color, peaking e histograma.
- Control remoto mediante LAN y RS422.
- Salida de auriculares de 3,5 mm.
- 2 altavoces integrados.
Usos ideales
- Producción audiovisual profesional.
- Broadcast y estudios de televisión.
- Producción multicámara.
- Cine y producción cinematográfica.
- Postproducción de video.
- Monitoreo de señales 4K y 8K.
- Video assist y control de imagen.
- Integración en estudios y sistemas audiovisuales profesionales.
Incluye
- Adaptador DC de 15 V.
- Placa de montaje VESA.
- Placa de batería.
- Soporte de base.
- Unidad flash USB.
Especificaciones técnicas completas
| PANTALLA |
| Tamaño |
23,8 pulgadas |
| Resolución física |
3840 x 2160 |
| Relación de aspecto |
16:9 |
| Brillo |
300 cd/m2 |
| Contraste |
1000:1 |
| Ángulo de visión |
178° / 178° H/V |
| HDR |
ST2084 300 / 1000 / 10000 y HLG |
| LUT |
3D LUT en formato .cube |
| Formatos Log compatibles |
SLog2, SLog3, CLog, NLog, ArriLog, JLog y usuario |
| Calibración |
Rec.709 mediante unidad de calibración opcional |
| VIDEO |
| Entrada SDI |
4 x 12G-SDI |
| Salida loop SDI |
4 x 12G-SDI |
| Compatibilidad SDI |
Señales 8K mediante Quad-Link |
| Entrada SFP |
1 x 12G SFP+ |
| Módulo de fibra óptica SFP |
Opcional |
| Entrada HDMI |
1 x HDMI 2.0 |
| Salida loop HDMI |
1 x HDMI 2.0 |
| Resolución máxima SDI |
4320p60 |
| Resolución máxima HDMI |
2160p60 |
| AUDIO |
| Audio SDI |
16 canales, 48 kHz, 24-bit |
| Audio HDMI |
8 canales, 24-bit |
| Conector para auriculares |
3,5 mm |
| Altavoces integrados |
2 |
| CONTROL Y FUNCIONES |
| RS422 |
Entrada / salida |
| GPI |
1 |
| LAN |
1 |
| Control remoto |
Mediante aplicación |
| Multiview |
Cuatro cuadrantes |
| Análisis de señal |
Waveform, vectorscope, Audio Vector, Level Meter e histogram |
| Enfoque y exposición |
Exposure, peaking y false color |
| Visualización |
Check Field, Color Bar, Pixel Zoom, Pixel to Pixel, Marker, Freeze y H/V Delay |
| Información y señal |
Time Code y UMD |
| Color |
3D LUT y HDR |
| ALIMENTACIÓN |
| Tensión de entrada |
DC 12-24 V |
| Consumo de energía |
Menor o igual a 60 W a 15 V |
| Baterías compatibles |
Montura V-Lock o Anton Bauer |
| Tensión nominal de batería |
14,8 V |
| DIMENSIONES Y PESO |
| Dimensiones |
567 x 376,4 x 45,7 mm |
| Peso |
7,4 kg |
| MONTAJE |
| VESA |
75 / 100 mm |
| ENTORNO |
| Temperatura de funcionamiento |
0 °C a 50 °C |
| Temperatura de almacenamiento |
-20 °C a 60 °C |
