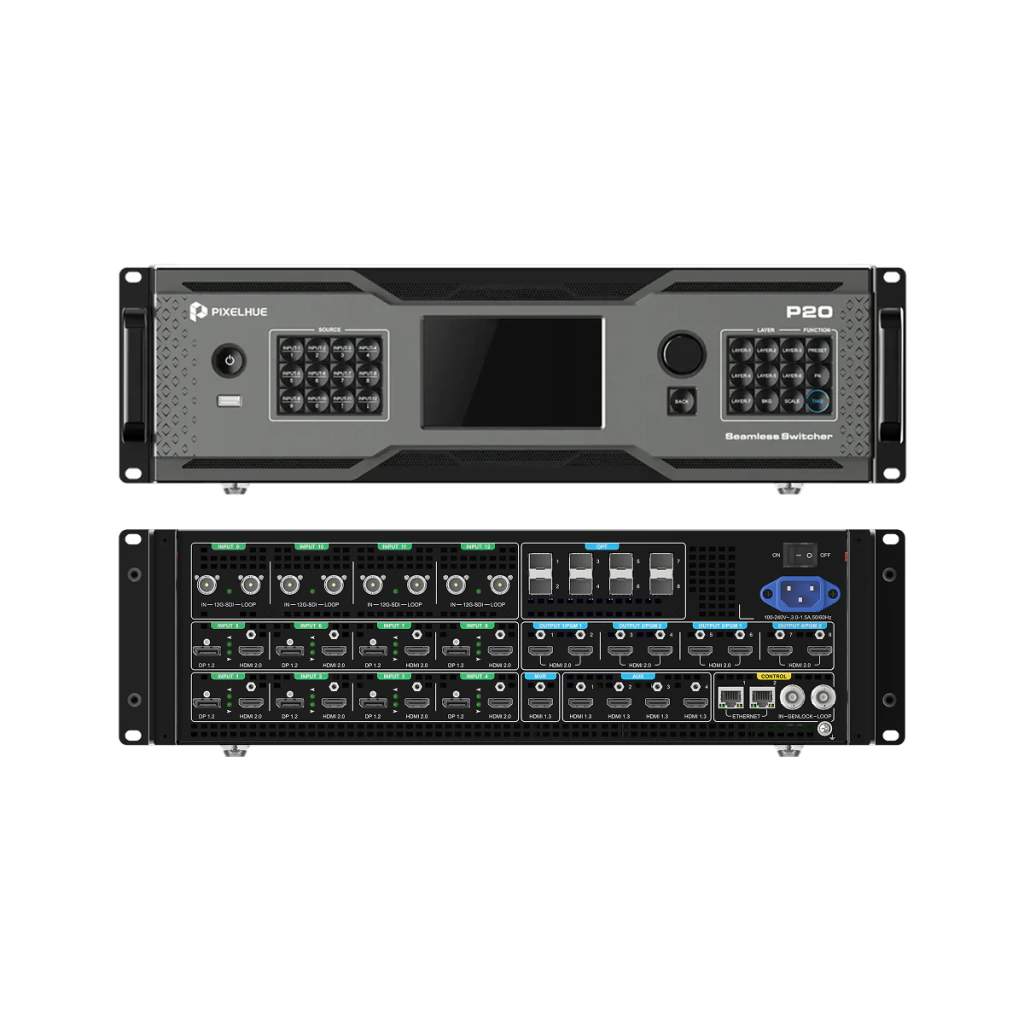

El PixelHue P20 es un switcher de video 4K 12G-SDI diseñado para eventos en vivo, presentaciones e instalaciones audiovisuales que requieren procesamiento de alta calidad y operación confiable. Admite hasta 12 entradas 4K mediante HDMI 2.0, DisplayPort 1.2 y 12G-SDI, y puede trabajar tanto en modo switcher como en modo solo PGM.
El P20 incorpora procesamiento interno 4K60p 4:4:4 de 10 bits, hasta 7 capas, conversión entre SDR, HDR10 y HLG, DSK con Luma Key y Chroma Key, salidas AUX, Multiviewer y 8 puertos ópticos 10G. También ofrece control desde el panel frontal, controlador U5/U5 Pro, software PixelFlow o Stream Deck. :contentReference[oaicite:0]{index=0}
Características destacadas
- Switcher de video profesional con procesamiento 4K.
- Hasta 12 entradas 4K.
- Conectividad HDMI 2.0, DisplayPort 1.2 y 12G-SDI.
- Procesamiento interno 4K60p 4:4:4 de 10 bits.
- Modo switcher y modo solo PGM.
- Hasta 2 salidas 4K×2K@60Hz en modo switcher.
- Resolución de salida de hasta 8K×4K@60Hz en modo solo PGM.
- Hasta 7 capas con disposición personalizable.
- Conversión entre SDR, HDR10 y HLG.
- DSK con Luma Key y Chroma Key.
- Hasta 128 presets.
- Hasta 255 BKG y LOGO con 512 MB de almacenamiento.
- 4 salidas AUX HDMI 1.3.
- Salida HDMI 1.3 dedicada para Multiviewer.
- 8 puertos ópticos OPT 10G para copia de salidas.
- Transmisión mediante fibra SMF de hasta 10 km con equipos compatibles.
- Backup de fuente de entrada, salida y dispositivo.
- Genlock IN y LOOP.
- Pantalla LCD gráfica frontal de 5 pulgadas.
- Control mediante panel frontal, U5/U5 Pro, PixelFlow o Stream Deck.
- Entradas y salidas de audio analógico integradas.
Usos ideales
- Eventos y producciones audiovisuales en vivo.
- Congresos y presentaciones corporativas.
- Pantallas LED profesionales.
- Shows y espectáculos.
- Exhibiciones y centros de convenciones.
- Instalaciones audiovisuales fijas.
- Rental y empresas de producción técnica.
- Sistemas multipantalla y composiciones 4K.
Incluye
- 1 cable de alimentación.
- 1 cable Ethernet.
- 1 cable HDMI.
- 1 cable DisplayPort.
- 1 carta al cliente.
- 1 guía de inicio rápido.
- 1 manual de seguridad.
- 1 certificado de aprobación.
Especificaciones técnicas completas
| ENTRADAS DE VIDEO |
| Entradas 4K máximas |
Hasta 12 |
| DP 1.2 / HDMI 2.0 |
8 canales seleccionables; en cada canal se utiliza DP 1.2 o HDMI 2.0 |
| 12G-SDI |
4 entradas |
| Resolución máxima DP 1.2 / HDMI 2.0 |
4096×2160@60Hz / 8192×1080@60Hz |
| Resolución máxima 12G-SDI |
4096×2160@60Hz |
| Profundidad de señal admitida |
8, 10 y 12 bits según formato |
| HDCP HDMI 2.0 |
HDCP 2.2 y versiones anteriores |
| HDCP DisplayPort |
HDCP 1.3 |
| Compatibilidad SDI |
ST-2082 12G, ST-2081 6G, ST-424 3G y ST-292 HD |
| SALIDAS DE VIDEO |
| HDMI 2.0 |
8 salidas |
| Modo switcher |
Hasta 2 salidas 4K×2K@60Hz |
| Modo solo PGM |
Hasta 8K×4K@60Hz |
| Puertos OPT |
8 × fibra óptica 10G |
| Función OPT |
Copia de las salidas HDMI 2.0 |
| Alcance óptico |
Hasta 10 km mediante fibra SMF con equipos compatibles |
| AUX Y MULTIVIEWER |
| Salidas AUX |
4 × HDMI 1.3 |
| Resolución AUX |
1920×1080@60Hz |
| Multiviewer |
1 × HDMI 1.3 |
| Resolución Multiviewer |
1920×1080@60Hz |
| PROCESAMIENTO Y CAPAS |
| Procesamiento interno |
4K60p 4:4:4 de 10 bits |
| Capas máximas |
Hasta 7 |
| Configuración de capas |
3 × 4K@60Hz + 4 × 2K@60Hz, o hasta 4 × 4K@60Hz |
| Disposición de capas |
Personalizable |
| DSK |
Luma Key y Chroma Key |
| Conversión de rango dinámico |
SDR, HDR10 y HLG |
| Desentrelazado |
Compatible |
| Espacios de color |
BT.601, BT.709, BT.2020 y DCI-P3 |
| PRESETS, BKG Y LOGO |
| Presets |
Hasta 128 |
| BKG y LOGO |
Hasta 255 |
| Almacenamiento BKG / LOGO |
Hasta 512 MB |
| Captura BKG |
Permite capturar imágenes de entradas y salidas en vivo |
| TRANSICIONES |
| Operación PVW / PGM |
Take, Cut y T-Bar |
| Fade |
Fade in / Fade out |
| Duración de transición |
0,1 a 10 segundos |
| PVW / PGM |
Copy y Swap |
| AUDIO |
| Entradas de audio |
2 × Line In de 3,5 mm |
| Salidas de audio |
2 × Line Out de 3,5 mm |
| CONTROL Y SINCRONIZACIÓN |
| Pantalla frontal |
LCD gráfica de 5 pulgadas |
| Control local |
Botones frontales, LCD y perilla |
| Control externo |
U5 / U5 Pro, PixelFlow y Stream Deck |
| Ethernet |
2 × Gigabit Ethernet |
| Redundancia Ethernet |
Puerto principal y puerto de respaldo |
| Genlock |
GENLOCK IN + GENLOCK LOOP |
| REDUNDANCIA |
| Backup de entrada |
Compatible |
| Backup automático de salida |
Compatible |
| Backup de dispositivo |
Compatible |
| ALIMENTACIÓN |
| Entrada |
100-240V~, 3.0-1.5A, 50/60Hz |
| Consumo máximo |
140 W |
| DIMENSIONES Y PESO |
| Formato |
3 RU |
| Dimensiones |
482,6 × 501,0 × 139,0 mm |
| Peso neto |
10,2 kg |
| Peso con caja |
14,3 kg |
| Ruido promedio |
45,6 dB |
| CONDICIONES DE OPERACIÓN |
| Temperatura de operación |
0 °C a 50 °C |
| Humedad de operación |
0 % a 80 % HR, sin condensación |
| Temperatura de almacenamiento |
-20 °C a +60 °C |
| Humedad de almacenamiento |
0 % a 95 % HR, sin condensación |
