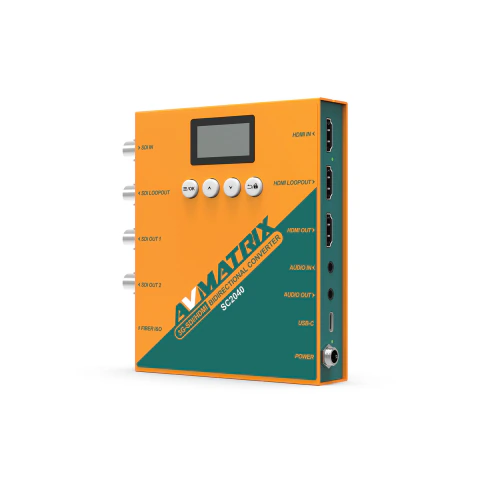

El AVMATRIX SC2040 es un conversor de video bidireccional profesional que permite convertir señales entre 3G-SDI y HDMI con resoluciones de hasta 1080p60. Incorpora escalado ascendente y descendente, desentrelazado y conversión de frecuencia de fotogramas para integrar equipos con diferentes formatos de video.
Además de funcionar como conversor, puede utilizarse como distribuidor de señal SDI, extensor por fibra óptica mediante un módulo SFP opcional y generador de patrones de prueba. También permite insertar y extraer audio analógico, controlar la orientación de la imagen y seleccionar diferentes modos de conversión y enrutamiento.
La pantalla integrada y los botones frontales permiten comprobar el estado del equipo y realizar ajustes directamente. El puerto USB-C admite control mediante software, actualización de firmware y alimentación.
Características destacadas
- Conversión bidireccional entre 3G-SDI y HDMI.
- Resoluciones compatibles de hasta 1080p60.
- Escalado ascendente y descendente.
- Conversión de frecuencia de fotogramas.
- Procesamiento de desentrelazado.
- Compatibilidad con 3G-SDI Level A y Level B.

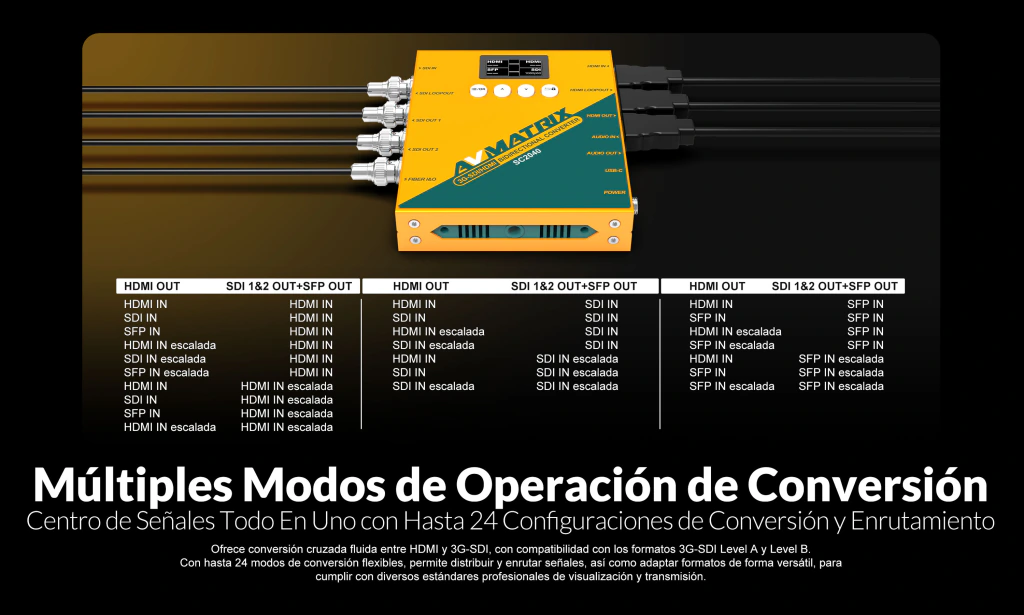

- Hasta 24 configuraciones de conversión y enrutamiento.
- Función de distribución mediante dos salidas SDI procesadas.
- Salidas de bucle HDMI y SDI.
- Transmisión por fibra de hasta 20 km mediante módulo SFP opcional.
- Generador integrado con 23 patrones de prueba.
- Generador de tonos de audio.

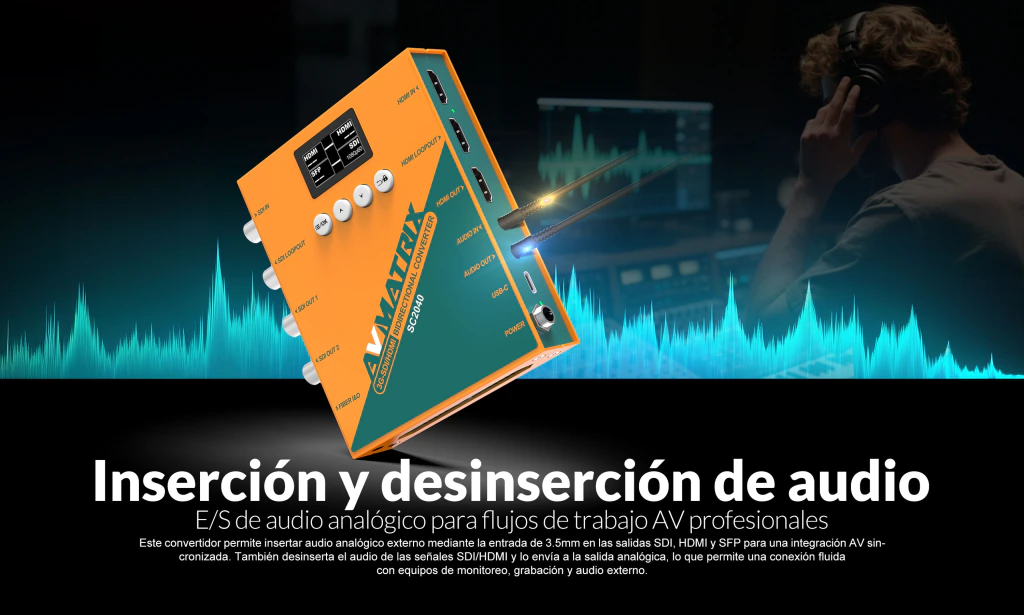

- Inserción y extracción de audio analógico.
- Volteo horizontal, vertical o combinado de la imagen.
- Pantalla integrada y botones de control frontales.
- Control, alimentación y actualización mediante USB-C.

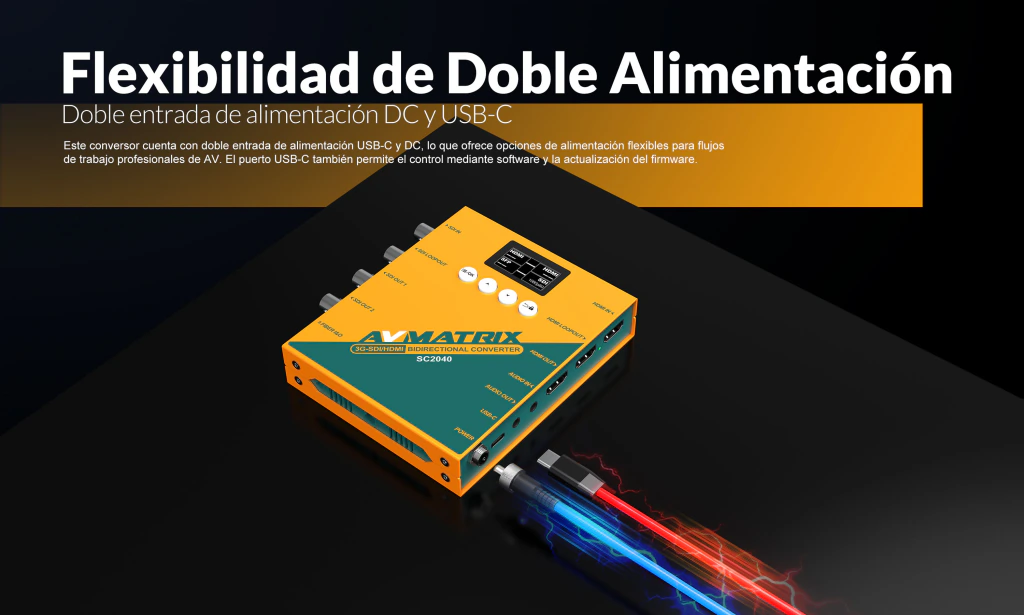

- Doble opción de alimentación mediante DC o USB-C.
Usos ideales
- Estudios de televisión y broadcast.
- Productoras audiovisuales.
- Streaming y transmisiones en vivo.
- Eventos y producciones deportivas.
- Distribución de señales SDI.
- Conversión entre cámaras, monitores, switchers y grabadores.
- Instalaciones audiovisuales profesionales.
- Extensión de señales mediante fibra óptica.
- Calibración y diagnóstico de sistemas de video.
- Instituciones educativas, iglesias y centros de culto.
- Sistemas profesionales de monitoreo y visualización.
Incluye
- Conversor AVMATRIX SC2040.
- Adaptador de alimentación de 12 V / 2 A.
Accesorios opcionales
- Módulo transceptor SFP.
- Soporte de montaje.
- Cable USB-A a USB-C.

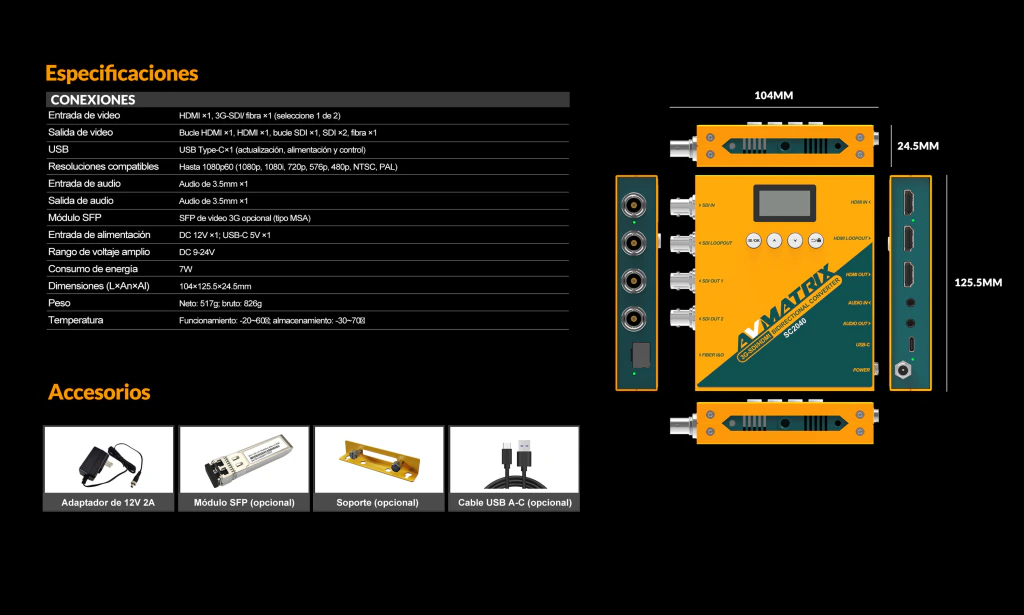

Especificaciones técnicas completas
| VIDEO |
| Tipo de conversión |
Bidireccional entre 3G-SDI y HDMI |
| Resolución máxima |
Hasta 1080p60 |
| Formatos indicados |
1080p, 1080i, 720p, 576p, 480p, NTSC y PAL |
| Compatibilidad SDI |
3G-SDI Level A y Level B |
| Procesamiento |
Escalado ascendente y descendente, conversión de frecuencia de fotogramas y desentrelazado |
| Orientación de imagen |
Original, volteo horizontal, volteo vertical o volteo horizontal y vertical |
| Modos de operación |
Hasta 24 configuraciones de conversión y enrutamiento |

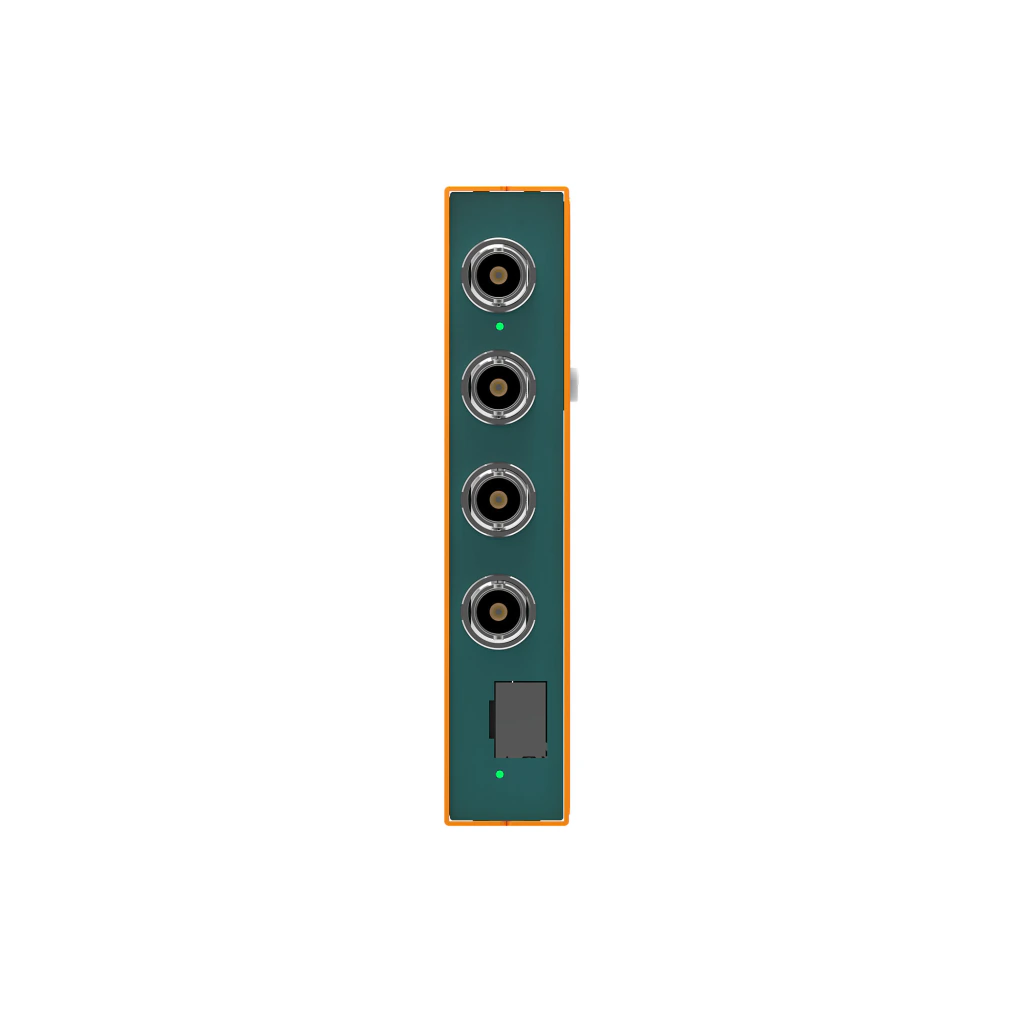

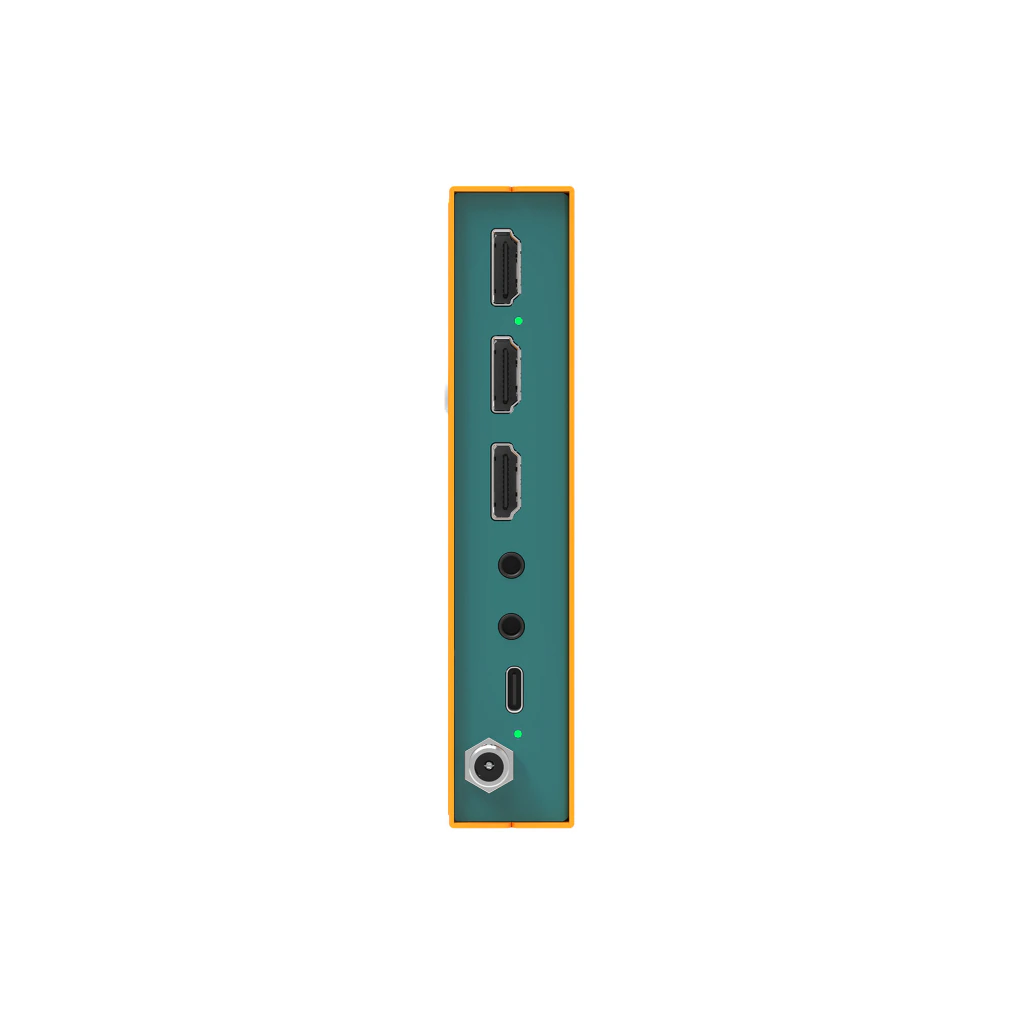

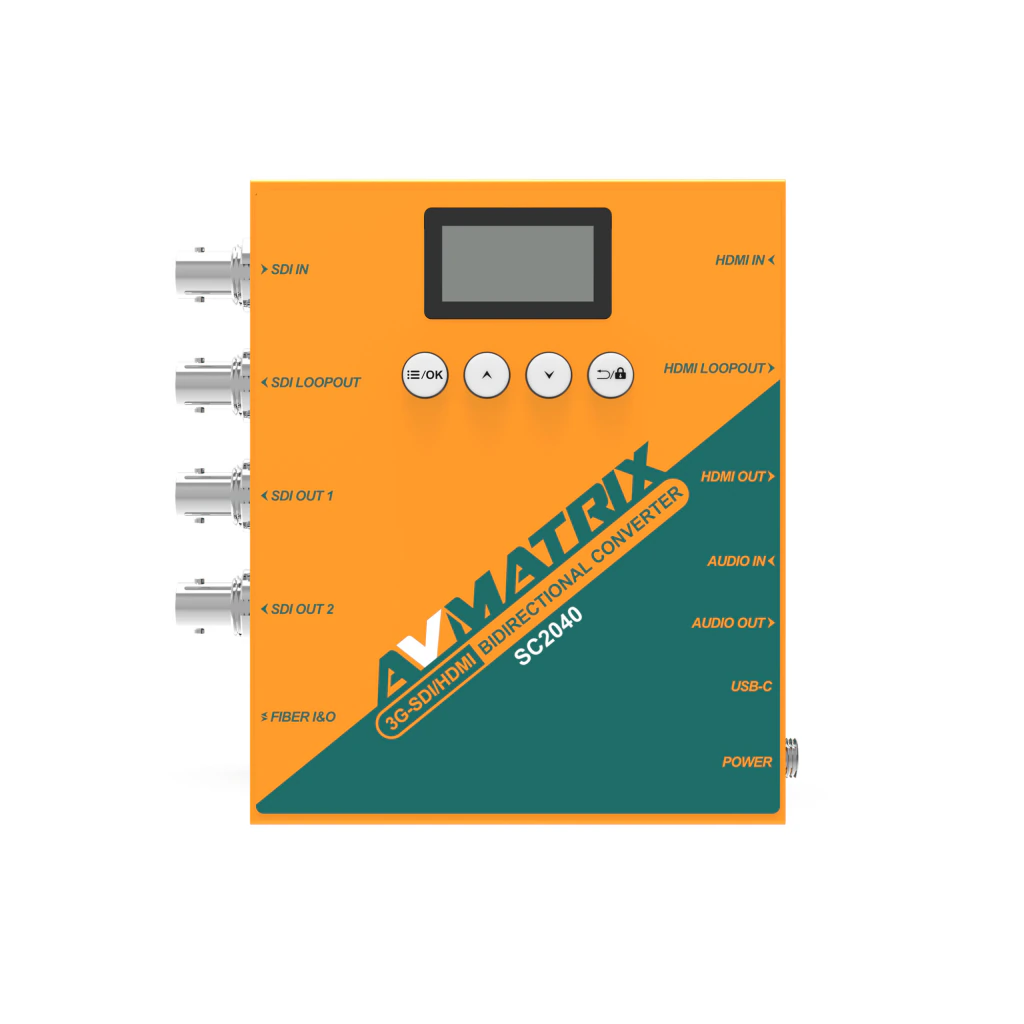

| ENTRADAS Y SALIDAS DE VIDEO |
| Entrada HDMI |
1 |
| Entrada SDI o fibra |
1 entrada seleccionable entre 3G-SDI y fibra |
| Salida de bucle HDMI |
1 |
| Salida HDMI procesada |
1 |
| Salida de bucle SDI |
1 |
| Salidas SDI procesadas |
2 |
| Interfaz de fibra |
1 ranura para módulo SFP de video 3G opcional tipo MSA |
| Enrutamiento |
La disponibilidad de las salidas depende del modo de conversión seleccionado |

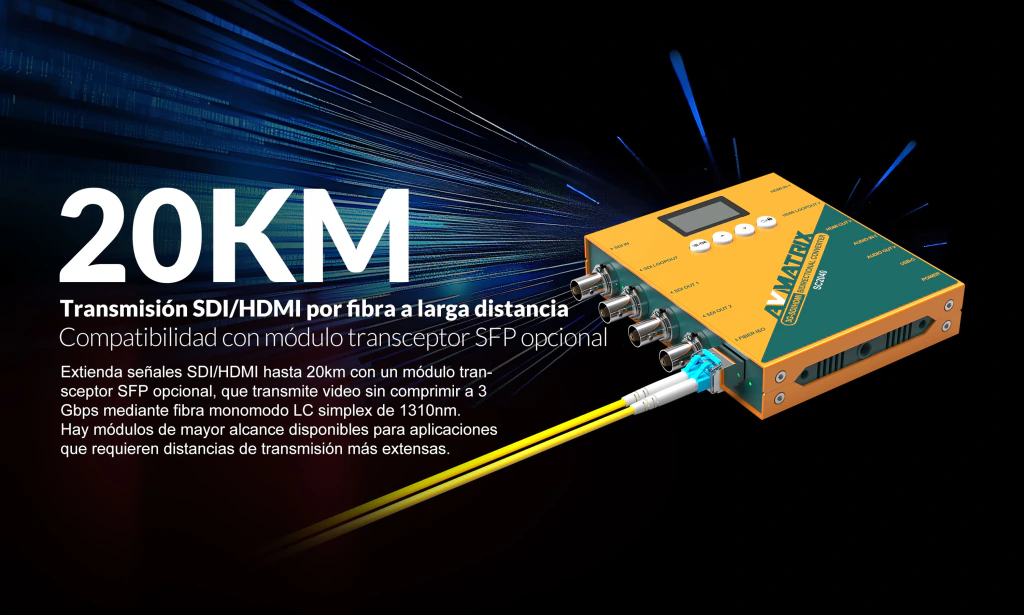

| FIBRA ÓPTICA |
| Distancia indicada |
Hasta 20 km con módulo SFP opcional |
| Transmisión |
Video sin comprimir a 3 Gbps |
| Tipo de fibra |
Monomodo |
| Conexión |
LC simplex |
| Longitud de onda indicada |
1310 nm |
| AUDIO |
| Entrada de audio |
Audio analógico de 3,5 mm × 1 |
| Salida de audio |
Audio analógico de 3,5 mm × 1 |
| Inserción de audio |
En salidas SDI, HDMI y SFP |
| Extracción de audio |
Desde señales SDI y HDMI hacia la salida analógica |
| Tonos de prueba |
Canales izquierdo y derecho |
| GENERADOR DE PRUEBAS |
| Patrones integrados |
23 patrones de prueba |
| Tipos de patrones |
Barras de color, patrones de luminancia y crominancia, escalas, patrones dinámicos y contadores de fotogramas |
| Generador de audio |
Tonos de prueba integrados |
| CONTROL Y USB |
| Control local |
Pantalla integrada y botones frontales |
| Puerto USB |
USB-C × 1 |
| Funciones USB-C |
Control mediante software, actualización de firmware y alimentación |
| ALIMENTACIÓN |
| Entrada DC |
12 V × 1 |
| Rango de entrada DC |
9 a 24 V |
| Alimentación USB-C |
5 V × 1 |
| Consumo |
7 W |
| DIMENSIONES, PESO Y TEMPERATURA |
| Dimensiones totales |
104 × 125,5 × 24,5 mm |
| Peso neto |
517 g |
| Peso bruto |
826 g |
| Temperatura de funcionamiento |
De -20 a 60 °C |
| Temperatura de almacenamiento |
De -30 a 70 °C |
