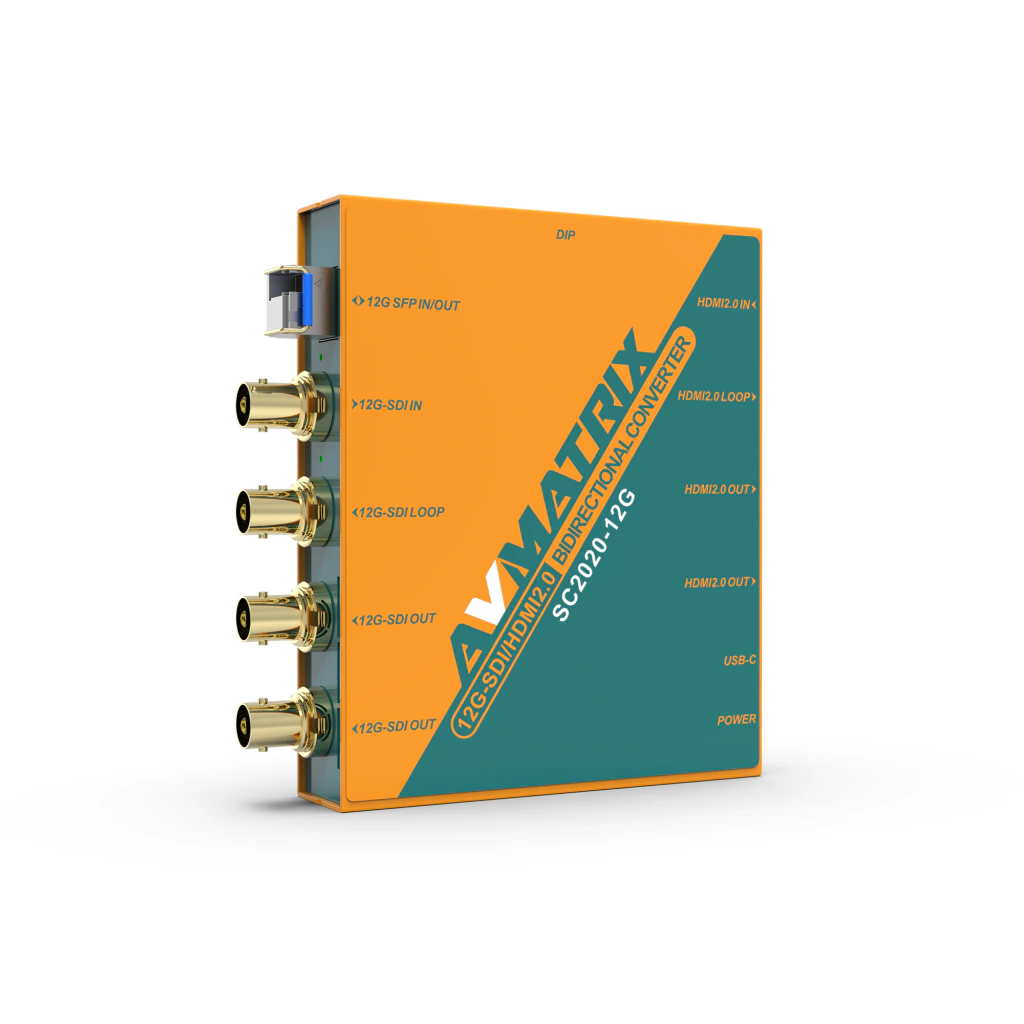

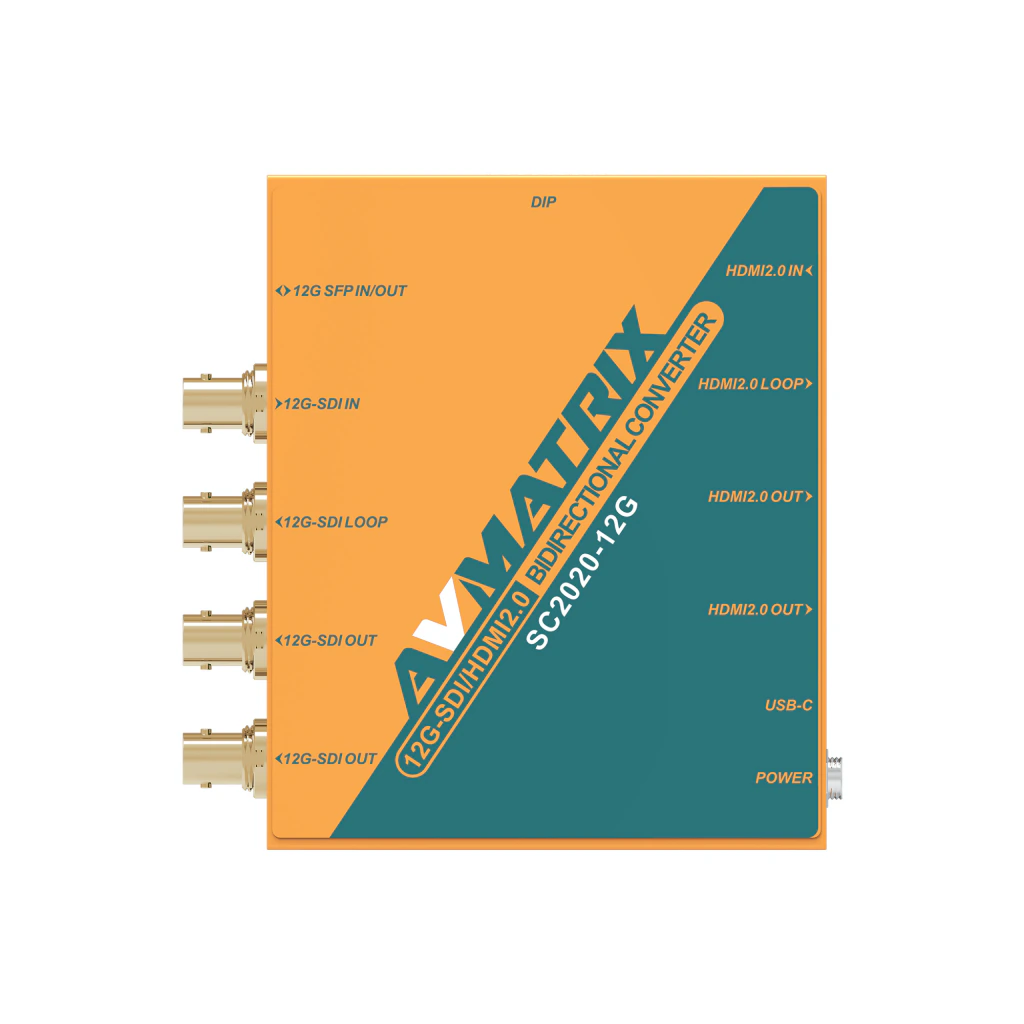

El AVMATRIX SC2020-12G es un conversor bidireccional profesional que permite convertir señales de video entre HDMI 2.0 y 12G-SDI con resoluciones de hasta 4K60 o 2160p60. Su configuración de múltiples entradas y salidas facilita la integración de cámaras, switchers, monitores y otros equipos utilizados en producción audiovisual, broadcast y eventos en vivo.
Además de realizar la conversión entre HDMI 2.0 y 12G-SDI, puede funcionar como distribuidor de video 1x2 y como extensor por fibra. Incorpora salidas en bucle HDMI y SDI, dos salidas independientes de cada formato y un puerto 12G SFP IN/OUT para utilizar con un módulo transceptor SFP opcional.
La configuración de extensión documentada permite transportar señales SDI o HDMI por fibra hasta 10 km utilizando dos unidades SC2020-12G y módulos SFP opcionales. El equipo puede configurarse mediante interruptores DIP o controlarse desde una PC a través de USB-C.
Características destacadas

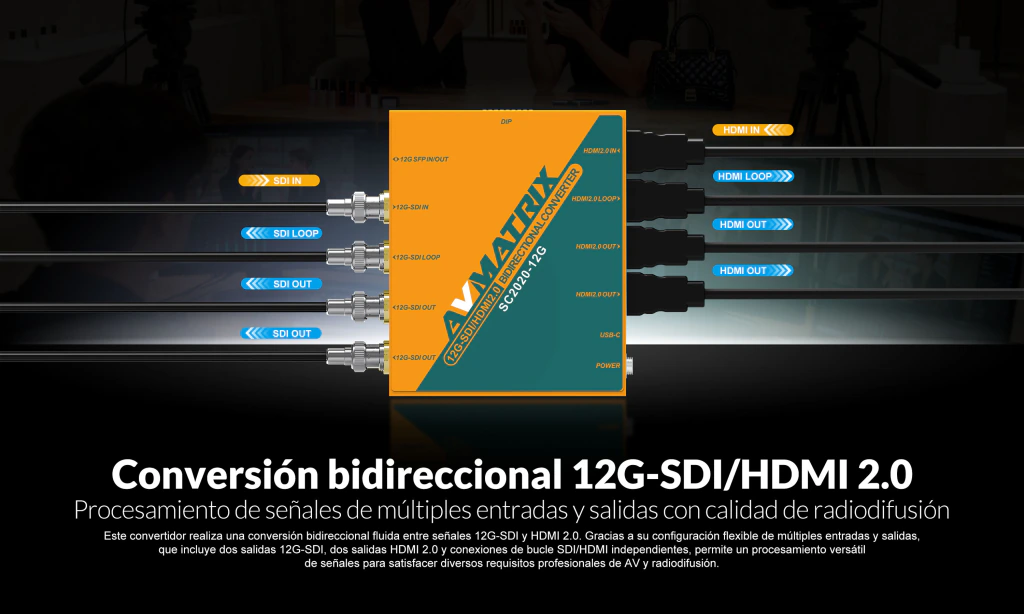

- Conversión bidireccional entre HDMI 2.0 y 12G-SDI.
- Resolución máxima de hasta 4K60 o 2160p60.
- Transmisión de video sin compresión.
- Funcionamiento como conversor, distribuidor de video y extensor por fibra.
- Distribución de señal 1x2 para HDMI 2.0 y 12G-SDI.
- Una salida en bucle HDMI 2.0.
- Una salida en bucle SDI.
- Dos salidas HDMI 2.0.
- Dos salidas 12G-SDI.
- Puerto 12G SFP IN/OUT.
- Transmisión opcional por fibra de hasta 10 km.
- Configuración mediante interruptores DIP.
- Control y actualización mediante software para PC por USB-C.
- Compatibilidad con espacios de color RGB y YCbCr.
Usos ideales
- Estudios de televisión y radiodifusión.
- Producciones audiovisuales y cinematográficas.
- Transmisiones deportivas y eventos en vivo.
- Monitoreo y distribución de señales 4K.
- Integraciones audiovisuales profesionales.
- Estudios virtuales.
- Instituciones educativas y salas de conferencias.
- Iglesias y centros de culto.
- Sistemas profesionales de visualización médica.
Incluye
- Conversor AVMATRIX SC2020-12G.
- Adaptador de alimentación de 12 V y 2 A.
Accesorios opcionales
- Módulo transceptor SFP.
- Soporte de montaje.
- Cable USB A-C.
Especificaciones técnicas completas
| VIDEO |
| Conversión |
Bidireccional entre HDMI 2.0 y 12G-SDI |
| Resolución máxima |
4K60 o 2160p60 |
| Resoluciones admitidas |
2160p, 1080p, 1080i y 720p |
| Transmisión |
Video sin compresión |
| MODOS DE FUNCIONAMIENTO |
| Conversión |
Conversión bidireccional HDMI 2.0 y 12G-SDI |
| Distribución |
Distribución de video 1x2 |
| Extensión |
Extensión mediante fibra con módulos SFP opcionales |
| Configuración de extensión mostrada |
Dos unidades SC2020-12G |
| ENTRADAS DE VIDEO |
| HDMI |
1 entrada HDMI 2.0 |
| SDI o fibra |
1 entrada seleccionable entre 12G-SDI y fibra 12G mediante SFP |

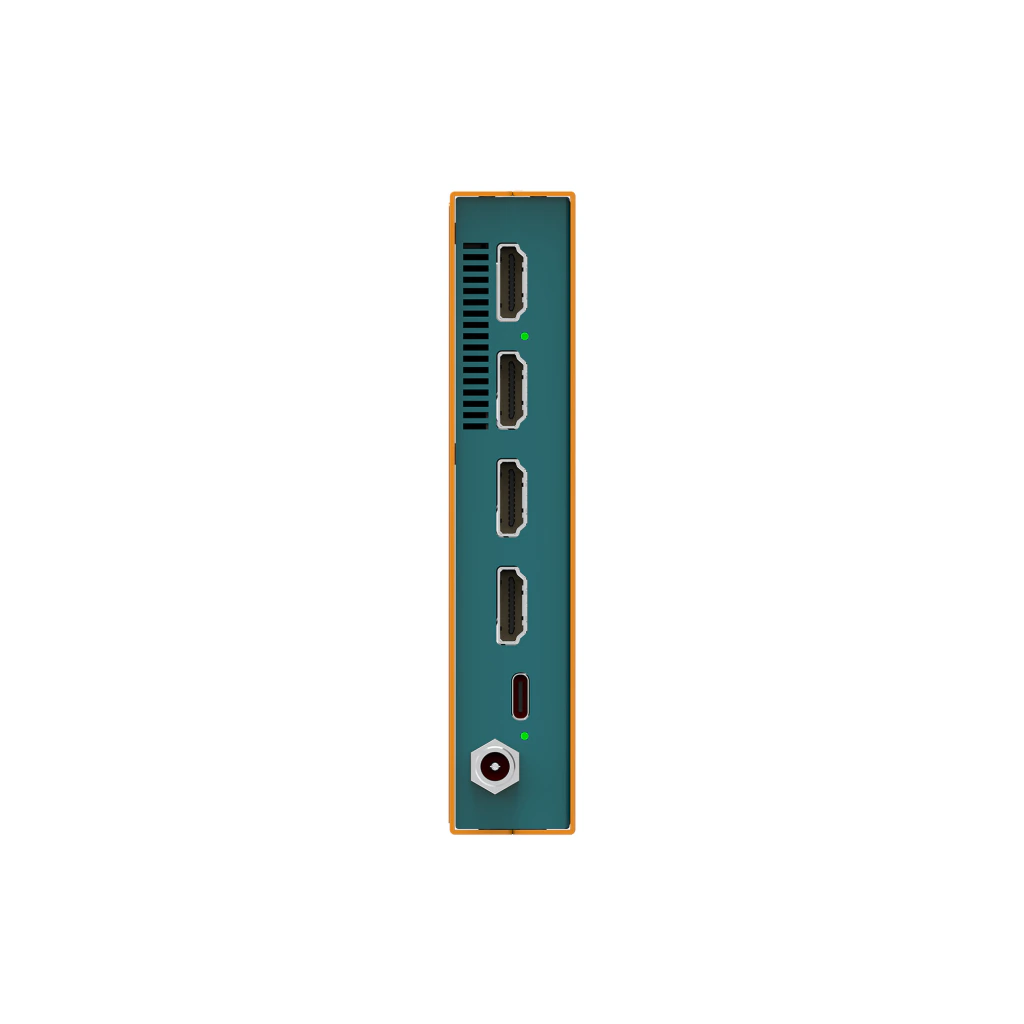

| SALIDAS DE VIDEO |
| HDMI Loop |
1 salida en bucle HDMI 2.0 |
| HDMI |
2 salidas HDMI 2.0 |
| SDI Loop |
1 salida en bucle SDI |
| 12G-SDI |
2 salidas 12G-SDI |
| Fibra |
1 puerto 12G SFP IN/OUT |
| FIBRA ÓPTICA |
| Puerto |
12G SFP IN/OUT |
| Módulo transceptor |
SFP opcional |
| Distancia máxima indicada |
Hasta 10 km |
| Tipo de fibra indicado |
Monomodo simplex |
| Conector indicado |
LC |
| Longitud de onda indicada |
1310 nm |
| ESPACIOS DE COLOR HDMI |
| RGB |
RGB 4:4:4 completo y RGB 4:4:4 limitado |
| YCbCr |
YCbCr 4:4:4, YCbCr 4:2:2 y YCbCr 4:2:0 |

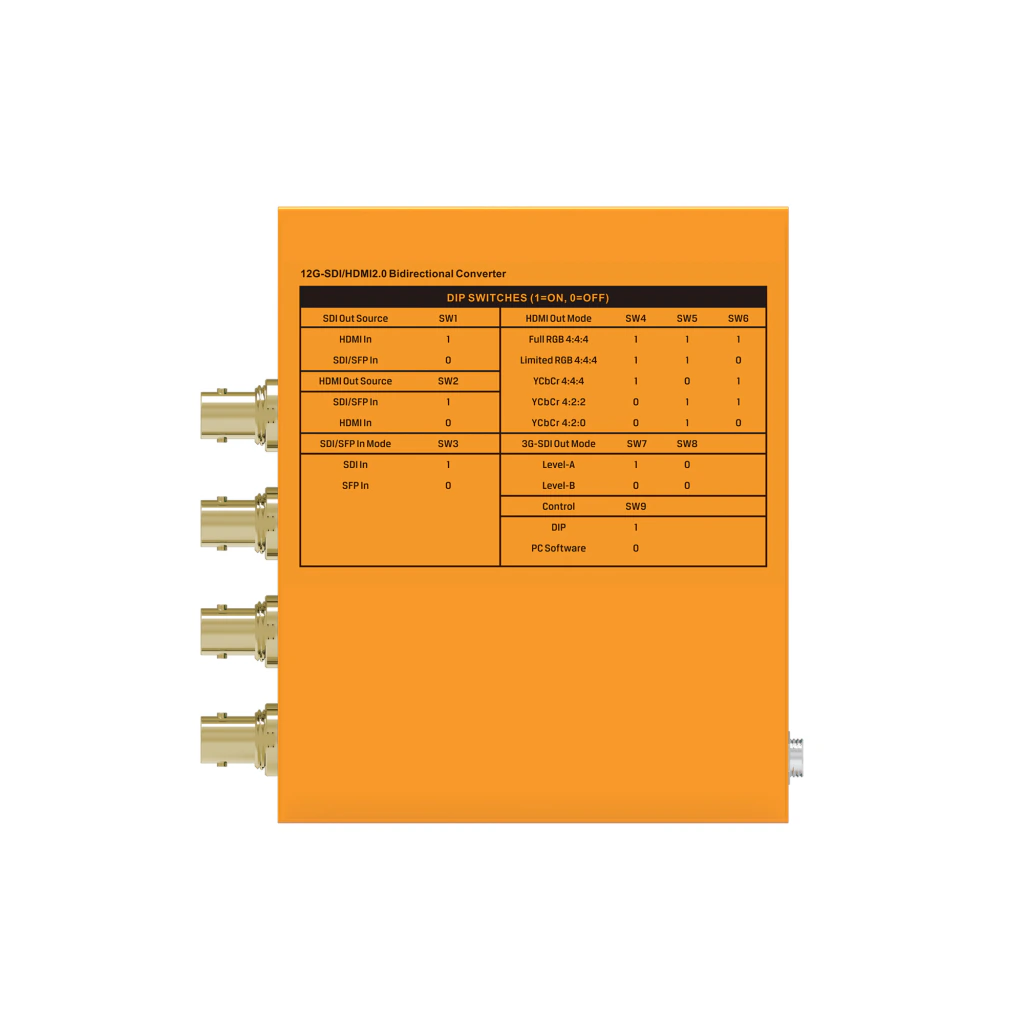

| CONTROL Y ACTUALIZACIÓN |
| Configuración local |
Interruptores DIP |
| Selección de color |
Mediante interruptores DIP |
| USB |
1 puerto USB Type-C |
| Funciones USB-C |
Control mediante software para PC y actualización de firmware |
| ALIMENTACIÓN |
| Entrada de alimentación |
DC 12 V x1 |
| Rango de voltaje admitido |
DC 5 a 24 V |
| Consumo |
15 W |
| Adaptador incluido |
12 V y 2 A |
| DIMENSIONES Y PESO |
| Dimensiones |
104 x 125,5 x 24,5 mm |
| Peso neto |
590 g |
| Peso bruto |
888 g |
| CONDICIONES DE OPERACIÓN |
| Temperatura de funcionamiento |
-20 °C a 60 °C |
| Temperatura de almacenamiento |
-30 °C a 70 °C |
